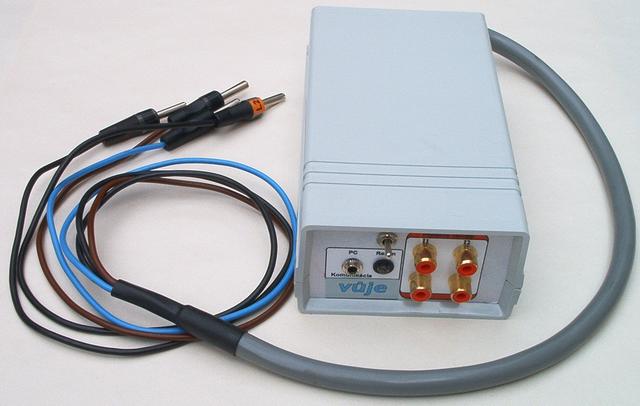

Zariadenie je určené na meranie a záznam hodnôt časovej zmeny napätia a prúdu v obmedzených priestoroch elektromerových skriniek odberateľa. Prístroj má tri napäťové a štyri prúdové vstupy.

Vo zvolenom časovom intervale zaznamenáva do pamäte efektívne hodnoty napätí a prúdov. Okrem toho umožňuje zaznamenať činné výkony v jednotlivých fázach. Po pripojení vhodných prevodníkov na prúdové vstupy, môže merať ľubovoľné veličiny.

Údaje zaznamenáva do vstavanej pamäte RAM s kapacitou 500 kB. Pamäť je zálohovaná vlastnou batériou, ktorá zabezpečí uchovanie údajov aj počas výpadku napájania. V prípade, že sa zapisujú do pamäte všetky veličiny
(3xU, 4xI, 3xP), dôjde k zaplneniu pamäte po vyše 17 000 záznamoch. Z toho vyplýva, že pri nastavenom meracom intervale 5 minút, je záznamník schopný zapisovať namerané údaje takmer dva mesiace. Takto zaznamenané údaje sa potom prenesú do PC, kde sa následne vyhodnocujú a archivujú. Kapacita batérie zaručuje uchovanie údajov v pamäti RAM a presný čas v obvode RTC po dobu päť rokov.

Nastavovanie záznamníka sa realizuje pomocou PC. Nastavuje sa merací interval, merané vstupy, začiatok merania a systémový čas.
Okrem toho sa dá k záznamu pripojiť krátky text (cca. 15000 znakov) na označenie miesta merania. Poznámky z merania je možné zapisovať aj na povrch prístroja na predznačené políčka vhodným popisovačom. Vyhodnotenie merania sa realizuje pomocou vhodného programu na spracovávanie databázových súborov napr. Excel.

Technické parametre:

Voliteľné príslušenstvo:

• Koženkové puzdro
• Kliešťové meniče prúdu 300 A, 500 A
• Kliešťové meniče prúdu malej veľkosti 5 A, 25 A
