Tlmiace zariadenie ferorezonancií – TZF
Zariadenie je určené na tlmenie ferorezonancií, ktoré vznikajú hlavne pri vypínaní prístrojových transformátorov napätia. Činnosť zariadenia spočíva v postupnom zväčšovaní hodnoty zaťažovacieho odporu pripojeného na sekundárne vinutie PTN pri vzniku ferorezonancie.

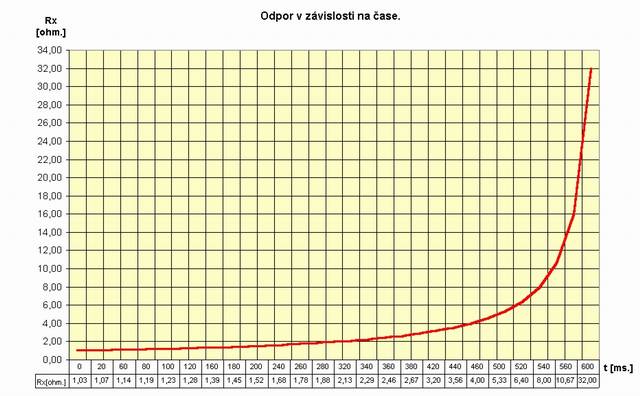

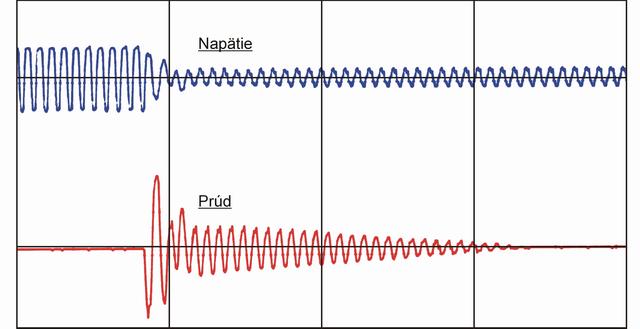

Prístroj nepretržite sleduje sekundárne napätie PTN, a ak toto napätie prekročí 1,35 násobok menovitej hodnoty minimálne na tri sekundy, zaťaží sekundárne vinutie PTN malým odporom, ktorý sa následne po každej perióde napätia plynulo zvyšuje až do úplného rozpojenia. Súčasne sa inkrementuje vstavané mechanické počítadlo. Keď sa nepodarí ferorezonanciu utlmiť na prvý pokus, celá postupnosť zaraďovania odporu sa po 300 ms zopakuje.
Prístroj je jednofázový, a pre trojfázový PTN je potrebné použiť tri takéto zariadenia.
Technické parametre:
| Príkon: | 4 VA |
| Spínaný výkon: | 800 VA impulzne po dobu 0,6 sekundy s pomerom 1:5 |
| Hmotnosť: | 1900 g |
| Rozmery: | 350x250x120 mm |
| Napájacie napätie: | 57 V (z PTN) |
| Krytie: | IP 65 |
