Prístroj je určený na kontrolu prúdových transformátorov zapojených v polopriamom resp. nepriamom meraní odberu elektrickej energie.
Meranie prístrojom KOM-5 sa uskutočňuje pomocou kliešťových meničov,
ktoré sú zapojené v primárnom aj sekundárnom obvode kontrolovaného PTP.

Prístroj po zapnutí a pripojení na prúdový menič okamžite vyhodnotí prevádzkové prúdy a ich hodnoty zobrazí na displeji. Na displeji sa taktiež zobrazí prístrojom vypočítaný prevod meracieho transformátora napr. PT=500/5 spolu s chybou prevodu.

V prípade, že sa merajú prúdy s nevhodným fázovým posunutím (neúplne zavretý kliešťový menič, alebo kliešťové meniče nie sú založené na rovnaký prístrojový transformátor prúdu), prístroj indikuje fázový rozdiel.

Meranie sa uskutočňuje v dvojsekundových intervaloch a v tomto čase sa obnovujú aj hodnoty na displeji. Neprijateľnú veľkosť chyby indikuje rozsvietenie červenej LED diódy. Na displeji sa zobrazuje aj stav batérie.

Technické parametre:

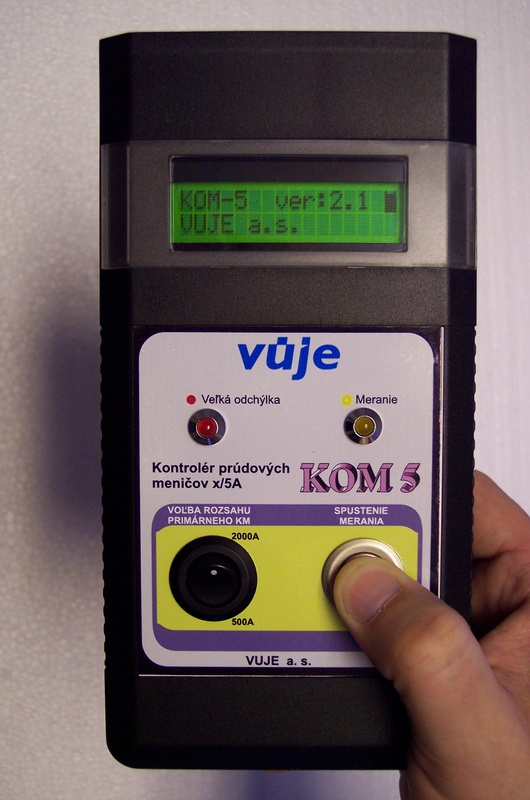

KOM-5

Fotogaléria: kom-5
